Instalar un circuito eléctrico básico.
Procedimiento para la instalación de un circuito básico.
Para efectuar la instalación de acuerdo con el esquema, se debe proceder de la siguiente manera:
- Identifique por qué línea debe iniciar la instalación, si por la fase L1 (interruptor) o por la neutra (foco).
- Conecte la fase L1 al punto 1 del interruptor.
- Del punto 2 del interruptor, conecte al punto 1 de la luminaria.
- Del punto de la luminaria, conecte a la línea neutra.
- De la fase L1 empalme con el conector 1 del tomacorriente, y empalme la línea neutra N con el conector 2 del tomacorriente.

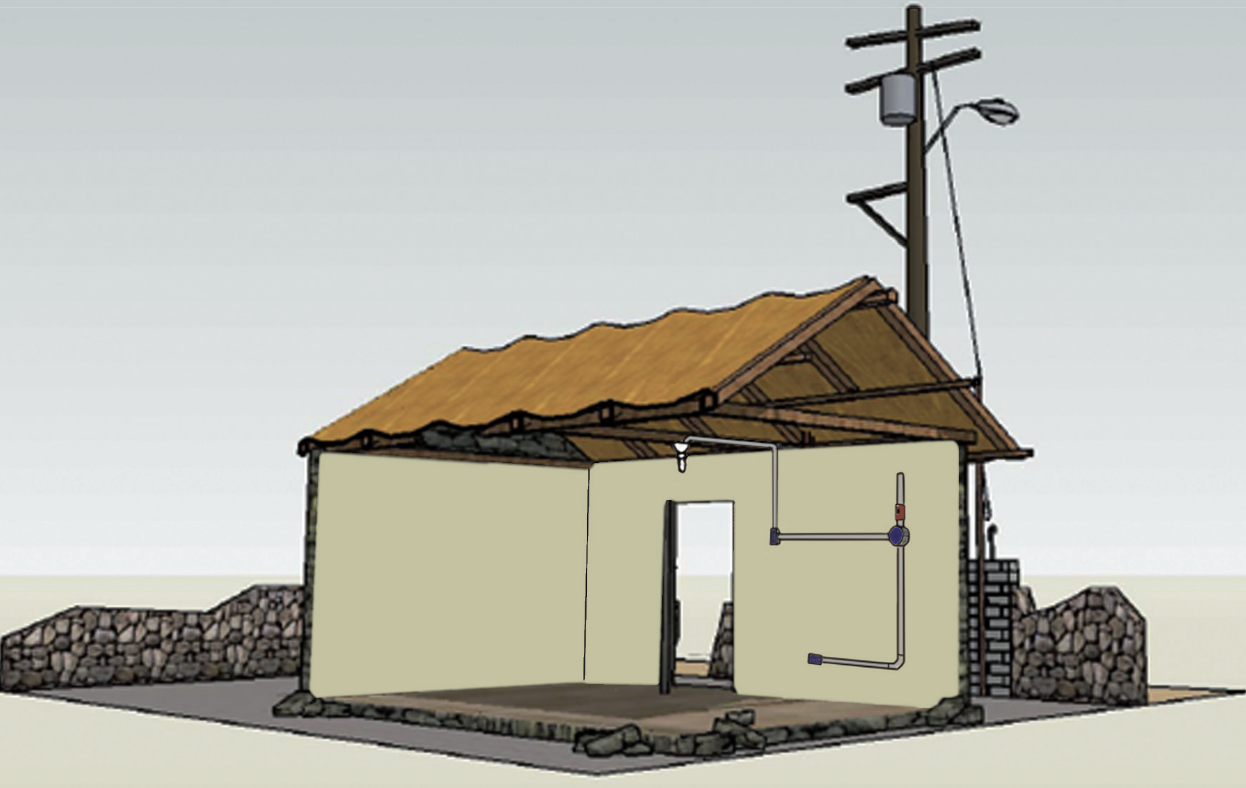

Pasos para efectuar una instalación eléctrica domiciliaria.
- Diseñe el plano de la instalación eléctrica domiciliaria.
- Identifique el recorrido de los conductores y los diversos puntos de instalación, de
acuerdo con el plano de electrificación. - Monte el interruptor termomagnético y su caja de protección, situándolos lo más
cerca posible del punto de entrada de la conexión del medidor. - Señalice el recorrido del circuito según las especificaciones del plano eléctrico.
- Utilice abrazaderas para fijar los tubos a paredes y techos.
